+ Einzel-/Multi-Import von AutoCAD-Dateien (.DXF, .DWG, .DWF), DSTV-Dateien (.NC, .NC1, .XML), Excel-Dateien (.XLS) oder IGES-Dateien (.IGS, .IGES), Solidworks-Dateien* (.SLDPRT, .SLDASM), PNL-Dateien
+ 3D-Import von Solidedge, Inventor, CATIA, NX, Parasolid, Pro/E oder Creo, Rhino
+ Einzelimport von DIN- und ESSI-Zeichnungen
+ Einlesen von Bildern (JPG, PNG,) und Scans mit Erkennung von Bauteilkonturen
+ Automatische Layerumsetzung
+ Automatische Fehlerkorrekturen
+ Übernahme von Bauteil-Metadaten
+ Einfacher Import über SolidWorks* oder Autodesk Inventor** Schnittstelle
+ Übertragungstechnologien von verschachtelten Bauteilen auf identische Bauteile

3D Import :

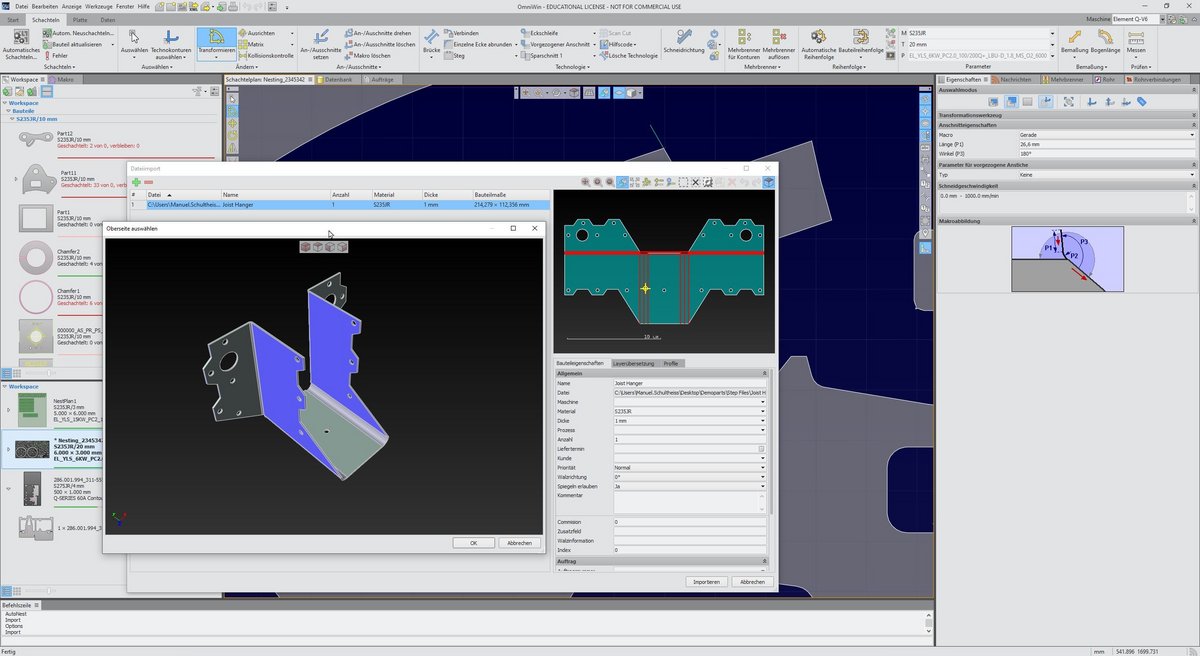

+ Abwicklung von gebogenen Blechteilen
+ Zerlegung von Baugruppen
+ STEP / STP Dateien (AP203, AP214, AP242)
+ Siemens SolidEdge (V18 – SE 2023)
+ Autodesk Inventor (V11 – 2024)
+ Dassault Systèmes CATIA (V5 R8 bis V5–6 R2023)
+ Siemens NX (11 – NX 2306)
+ Siemens Parasolid (9.0 – 35.0.149)
+ PTC Pro/E (16 – Creo 10.0)
+ Rhinoceros 3D (Version 2 bis 7)

Die Mindestvoraussetzung für den 3D Import ist die Edition OmniWin Enhanced

+ Zahlreiche Funktionen zum Positionieren, Zeichnen, Gruppieren und Beschriften
+ Parametrisierbare Makros
+ Automatische Bemaßung von Bauteilen und Platten
+ 3D-Ansicht von vertikalen und Fasenbauteilen
+ Umfangreiche Sammlung von parametrisierbaren Makros zur schnellen Definition von Standardbauteilen

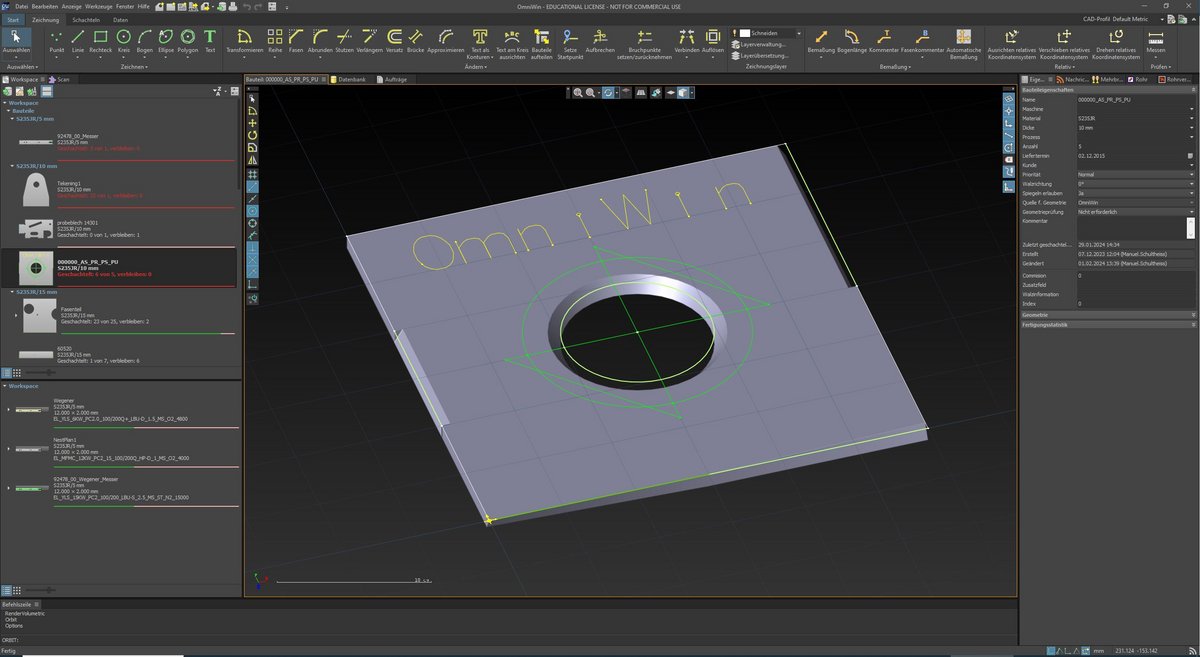

+ Umfangreiche Zeichenfunktionen für geometrische Formen und Beschriftung
+ Unterstützung von absoluten und relativen sowie orthogonalen und polaren Koordinaten
+ Umwandlung von Textobjekten in geschlossene Konturen und/oder Linienkonturen
+ Ausrichtung von Textobjekten an Kreisbögen
+ Viele Zoom-, Objektfang-, Konvertier- und Gruppierfunktionen, z.B. Trimmen überstehender Konturen
+ Hinzufügen von Dimensionierungsobjekten
+ Festlegung von Faseninformationen und Qualitätskennzeichen auf Unterkonturen
+ 3D-Anzeige von Senkrecht- oder Fasenbauteilen
+ Optionales Festlegen von Startpunkten pro Kontur
+ CAD-Profile zur Unterstützung individueller Konfigurationen

+ Kurze Rechenzeiten
+ Konfigurierbare Technologie-Datenbank
+ Kopieren, Spiegeln, Drehen und Verschieben mit Kollisionskontrolle
+ Automatisch optimierte Bauteil- und Konturabfolgen auf Basis von Regeln oder manuell eingestellt
+ Automatisch optimierter Bauteil-, Innenkontur- und Prozessablauf

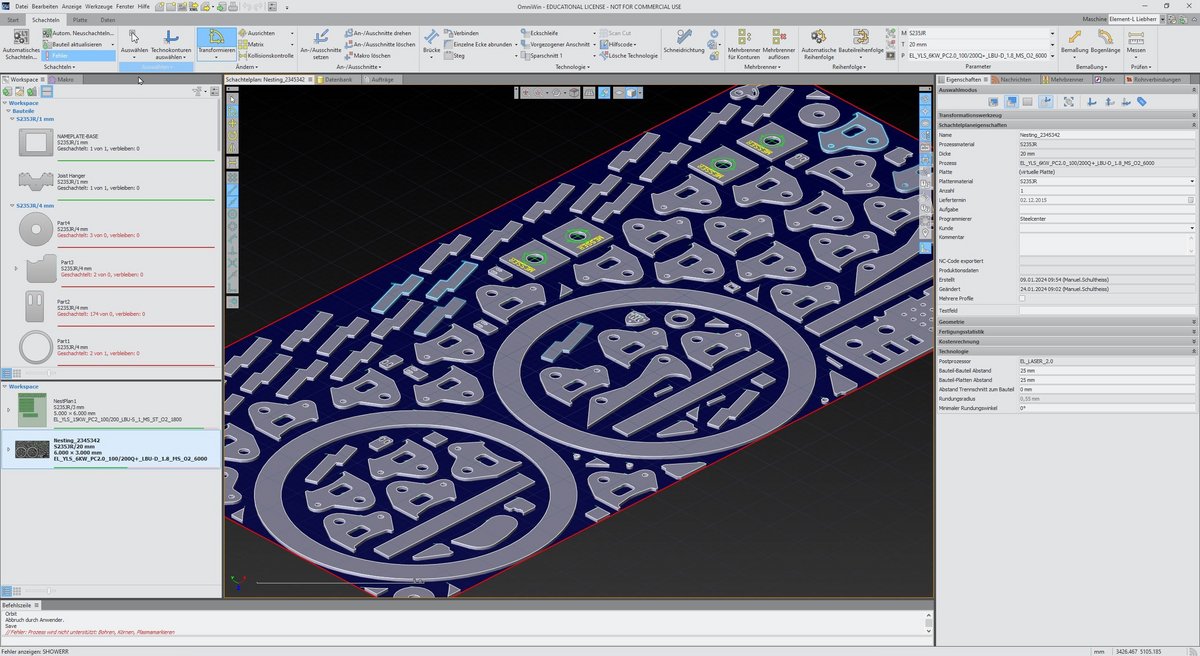

+ Automatisches Verschachteln von Aufträgen/Projekten
+ Reduktion von unproduktiven Zeiten durch Minimierung der Eilgänge
+ Reduktion der Auf- und Abwärtsbewegungen des Brenners durch Kollisionsvermeidung
+ Individuell einstellbare Formen, Parameter und Positionen von An- und Ausschnittfahnen
+ Ändern der Schneidrichtung
+ Aktivieren und Deaktivieren von Konturen
+ Automatisches Abrunden von Ecken
+ Abdampfen (Laser)
+ Simulation des Schachtelplans

Konstruktion und Datenimport

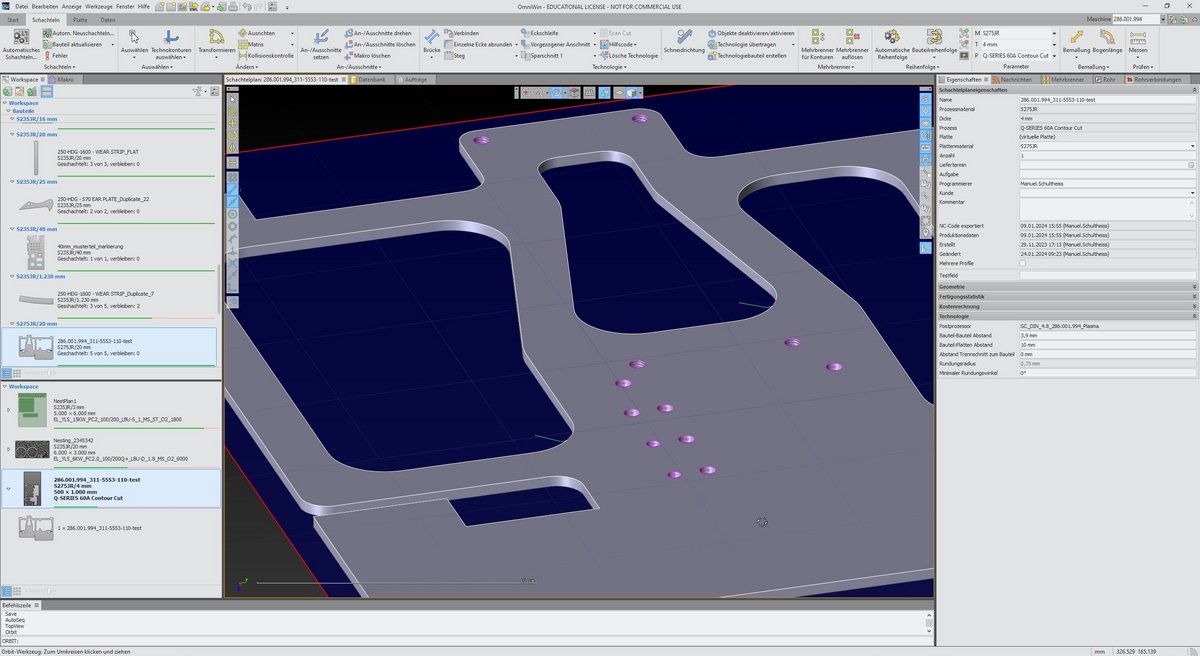

Erleben Sie, wie einfach Fasenschneiden sein kann. Arbeiten Sie in Ihrer vertrauten OmniWin Umgebung und integrieren Sie den gesamten Fasenprozess nahtlos. Importieren Sie Ihre Fasenbauteile direkt aus dem CAD schnell und ohne Umwege. Gestalten und verändern Sie Ihre Bauteile mit höchster Präzision. Behalten Sie dank der direkten Darstellung der Fasengeometrien immer den vollen Überblick.

+ Vollständig integriertes Fasenschneiden in gewohnter OmniWin Arbeitsumgebung
+ Direkter Import von Fasenbauteilen über CAD-Import
+ Konstruieren und Modifizieren von Fasenbauteilen
+ Darstellung der Fasengeometrien an Bauteilen

Schneid- und Fertigungstechnologien

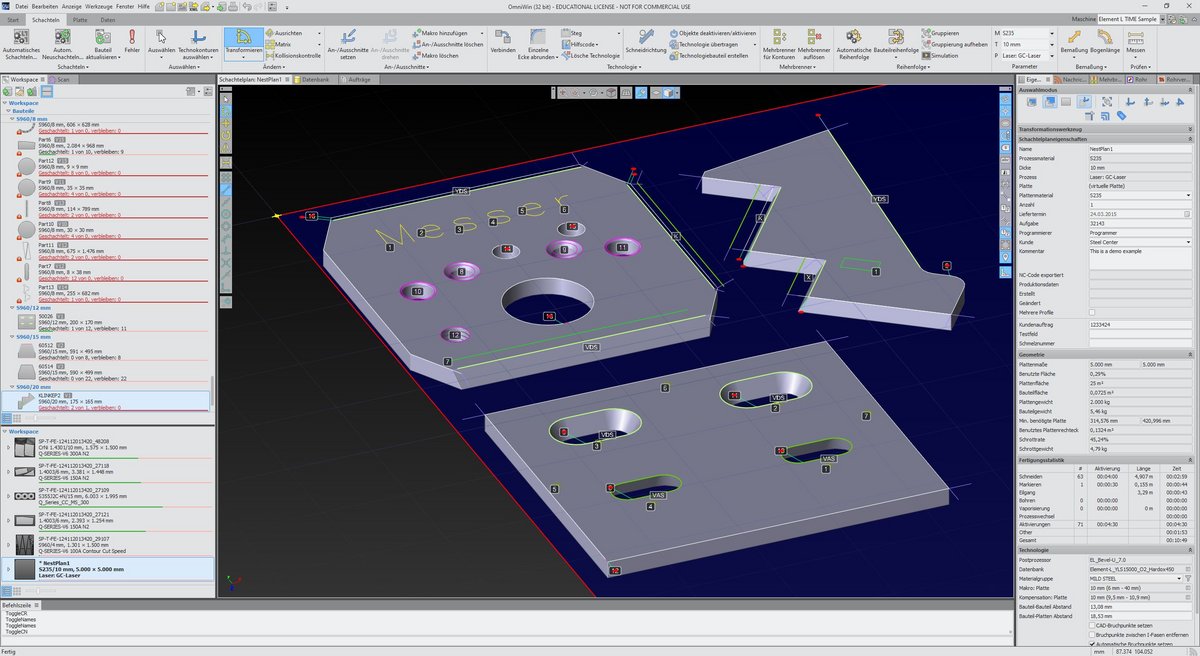

Steigern Sie Ihre Effizienz bei jedem Schnitt. Verschachteln Sie Fasenbauteile optimal und nutzen Sie modernste Anschnitt-, Ausschnitt- und Eckentechnologien – von I- über VDS-, VAS-, YDS-, YAS-, X- bis K-Fasen sowie variable Fasen.

Profitieren Sie von integrierten Fasen-Prozessdatenbanken für eine konstant hohe Bauteilqualität. Weisen Sie Ihren Fasen-geometrien gezielt Qualitätsstufen zu und holen Sie das Maximum aus Ihrem Schneidprozess heraus. Sequenzieren Sie Mehrfachschnitte intelligent und setzen Sie auf volle Kompatibilität mit allen Messer Fasenschneidköpfen für Laser, Plasma und Autogen.

+ Verschachteln von Fasenbauteilen
+ Anschnitt-, Ausschnitt- und Eckentechnologien für I-, VDS-, VAS-, YDS-, YAS-, X-, K-Fasen sowie variable Fasen
+ Integrierte Fasen-Prozessdatenbanken für eine optimale Bauteilqualität
+ Qualitätszuordnung für Fasengeometrien zur Schneidoptimierung
+ Sequenzierung von Mehrfachschnitten
+ Unterstützung aller Messer Fasenschneidköpfe (Laser, Plasma, Autogen)

Planung und Reporting

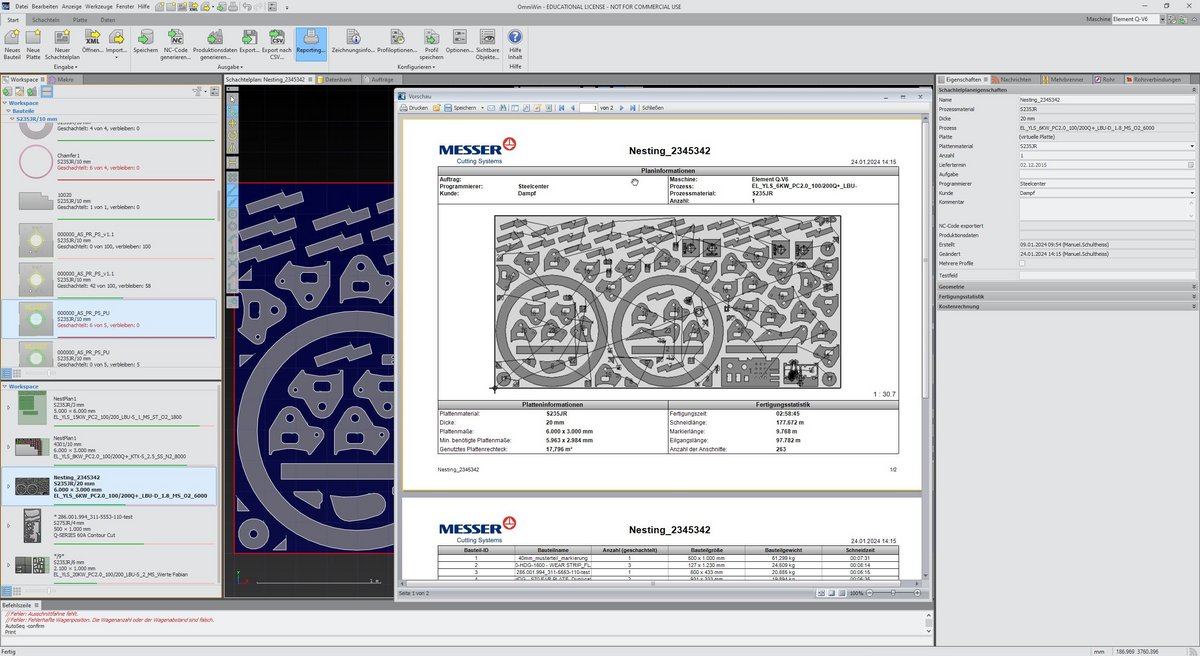

Berechnen Sie die Fertigungszeit Ihrer Fasenpläne zuverlässig. Integrieren Sie die Darstellung der Fasen direkt in Ihre automatisierten Fertigungsreports.

+ Möglichkeit der Fertigungszeitberechnung für Fasenpläne
+ Darstellung der Fasen in automatisierten Fertigungsreports

Fasenschneiden nur verfügbar mit Option Bevel

+ Vollständig integrierte Entfaltung von dreidimensionalen Körpern in der Ebene
+ Große Anzahl von für den Apparate- und Behälterbau typischen geometrischen Körpern
+ Sortierung der Geometrien nach Kriterien in Kategorien und Unterkategorien

Parametrisches Konstruieren von Rohrübergängen nur verfügbar mit der Option Unfold

+ Optimierung der Schneidqualität durch den Einsatz erweiterter Technologien
+ Verschiedene Stegtypen passend zur Schneidtechnologie
+ Einzel- und Mehrfachstege, manuell und automatisch anwendbar
+ Anschnitte thermisch Vorstechen oder Vorbohren
+ Brücken, auch gekreuzt
+ Sparschnitte
+ Eckenschleifen
+ Abrunden von Ecken
+ Beliebige Restplattengeometrien
+ Beliebige Plattengeometrien
+ Restgitterschnitte
+ Schneiden von Steinformen

Technologiefunktionen nur verfügbar in OmniWin Professional

+ Sequenzierung der Werkzeuge
+ Bauteilefolge optimieren
+ Konturreihenfolge ändern
+ Reihenfolge für Wärmeverteilung optimieren
+ Gruppieren

+ Kennzeichnung von Restplatten
+ Automatische Erstellung von Restplatten
+ Restgitterschnitt
+ Manuelle Aufteilung von Restplatten
+ Automatische Restplattenberichte

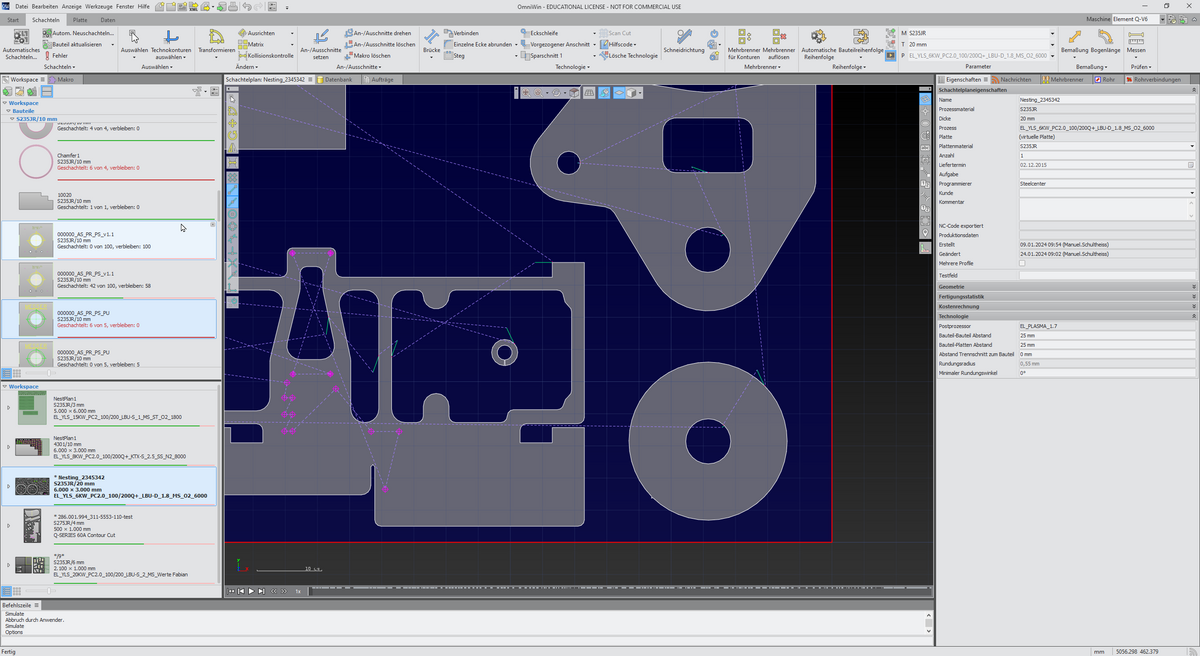

+ Simulieren der Werkzeugbewegung
+ Überprüfen des Schneidverlaufs und die Reihenfolge der Bearbeitung der Konturen im Schachtelplan
+ Geschwindigkeit des Simulationsablaufs anpassen

+ Vollständig integrierte Auftragserfassung und Auftragsverwaltung
+ Auftragsbearbeitung mit Auftragsdatenbank

Nur in OmniWin Enhanced und OmniWin Professional verfügbar

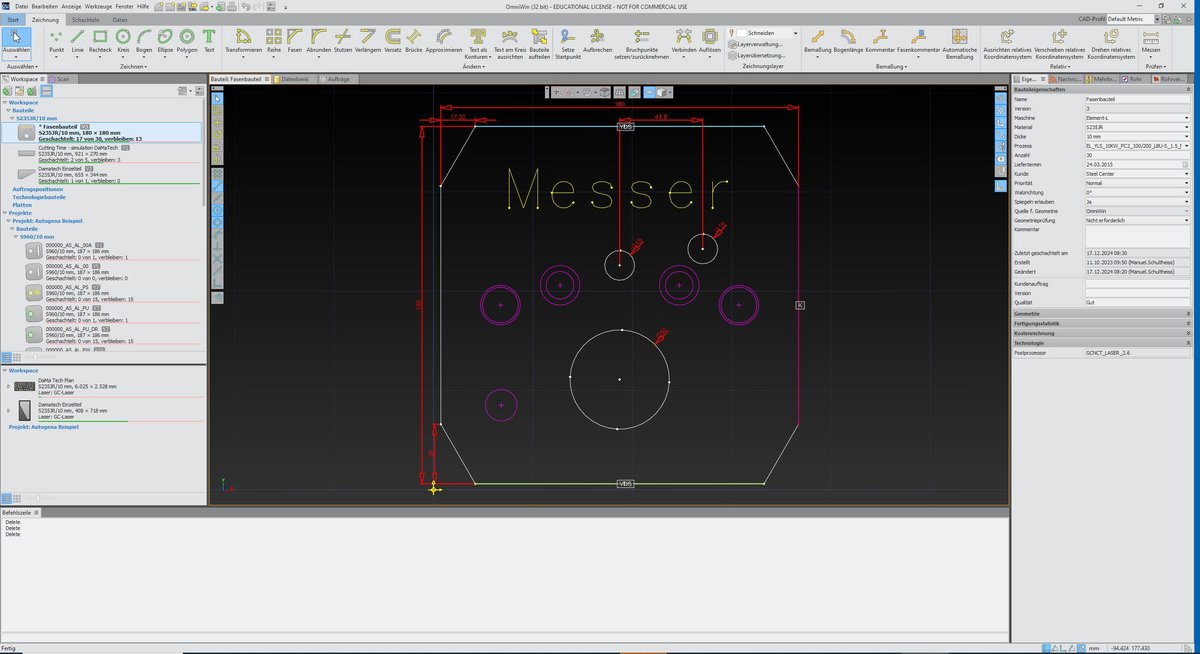

Bohrbearbeitungen im CAD-Modus erstellen

Bohrungen lassen sich direkt in Zeichnungen anlegen, aus vorhandenen Punkten umwandeln oder über die Kommandozeile erzeugen. Dabei können unterschiedliche Bohrarten definiert werden: von Durchgangs- und Sacklöchern über Gewindebohrungen bis hin zu Tieflochbohrungen, jeweils mit oder ohne Senkung. Alle Bohrpunkteigenschaften lassen sich detailliert festlegen und in einer 3D-Darstellung inklusive Gewinde visualisieren. Das sorgt für höchste Genauigkeit und Transparenz bereits in der Konstruktionsphase.

+ Erstellen von Bohrlöchern in Zeichnungen
+ Umwandlung von Punkten in Bohrungen
+ Erstellen von Bohrungen über die Kommandozeile
+ Festlegen von Bohrpunkteigenschaften:
   + Markierbohrung
   + Durchgangsbohrung
   + Durchgangsbohrung mit Senkung
   + Gewindebohrung
   + Gewindebohrung mit Senkung
   + Sacklochbohrung
   + Sacklochbohrung mit Senkung
   + Tieflochbohren (Tieflochbohren)
   + 3D Darstellung inklusive Gewinde

Effizientes Werkzeug- und Prozessmanagement

Die integrierte Werkzeugdatenbank erleichtert die Auswahl und Verwaltung der benötigten Bohrwerkzeuge. Bohrungen werden in Zeichnungen und in Schachtelplänen klar visualisiert und können individuell sequenziert oder in Gruppen zusammengefasst werden. Die automatische Sequenzierung optimiert die Bohrreihenfolge, etwa bei Gewindebohrungen oder beim Vorbohren vor thermischem Schneiden. Zusätzlich ermöglicht die eingebaute Fertigungszeitkalkulation eine exakte Planung und sorgt für mehr Effizienz und Kostenkontrolle.

Management von Bohrwerkzeugen

+ Integrierte Bohr-Datenbank für Bohrwerkzeuge

Erstellung und Modifikation von Schachtelplänen

+ Darstellung von Bohrlöchern in Zeichnungen und Schachtelplänen
+ Manuelle Sequenzierung der Bohrlöcher und Möglichkeit Bohrungen zu gruppieren
+ Automatische Sequenzierung der Bohrreihenfolge (z.B. bei Gewindebohrungen oder beim Vorbohren vor dem thermischen Schneiden)
+ Fertigungszeitkalkulation von Bohrbearbeitungen
+ Postprozessoren für Messer Global Control und Global Connect Maschinen
+ Erzeugung von NC-Code für Schachtelpläne mit Senkrecht- und Fasenbauteilen

Nahtlose Integration in Ihre Fertigung

Die OmniWin Option Drill ist speziell auf Messer Global Control und Global Connect Maschinen abgestimmt. Durch die passenden Postprozessoren wird ein reibungsloser Datenaustausch und eine zuverlässige NC-Code-Erzeugung gewährleistet. Ob senkrechte oder schräge Bohrungen – das Modul integriert sich perfekt in bestehende Schachtelpläne und unterstützt Sie dabei, höchste Fertigungsqualität bei minimalem Aufwand zu erreichen.

Nur verfügbar mit Option Drill

+ Unterstützt Maschinen mit und ohne automatische Schlittenpositionierung
+ Änderung der Brennerabstände im gleichen Plan
+ Dynamisches An- und Abkoppeln von Brennern
+ Automatische Verschachtelung für mehrere Schneidköpfe

+ Individuelle benutzerbasierte Vorschau von NC-Programmen und Export von NC-Teileprogrammen, CSV-, XML-, DXF- und DWG-Dateien für Schachtelpläne
+ Maschinenprofilbasierte Einstellungen der Produktionsdatenspeicherplätze
+ Vorkonfigurierte Berichte für Bauteile und Schachtelpläne
+ Automatisch konfigurierter Druck von Schachtelplanberichten
+ Integrierter Berichtseditor zum Anpassen der vorhandenen Berichte oder zum Erstellen eigener Berichte
